Il balun passivo CT836/1 è un convertitore per la trasmisione del segnale video, del segnale dati di controllo e dell'alimentazione su cavo twistato Cat5 o superiore per applicazioni TVCC. L'utilizzo di due dispositivi (trasmettitore e ricevitore) consente la trasmissione del segnale video, dati di controllo e dell'alimentazione senza necessità di alimentazione esterna.

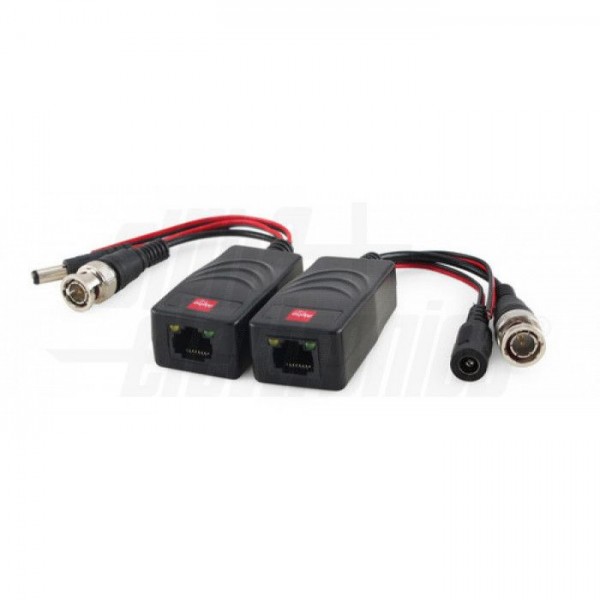

Esso dispone da un lato di un cavetto con connettore BNC per il collegamento del dispositivo video (telecamera e monitor), un cavetto libero per il collegamento del segnale di controllo del dispositivo video (telecamera e DVR) e un cavetto con connettore di alimentazione DC (5,5x2,1mm)
Dall'altro lato dispone di una presa RJ45 che permette di collegare un cavo Cat5.

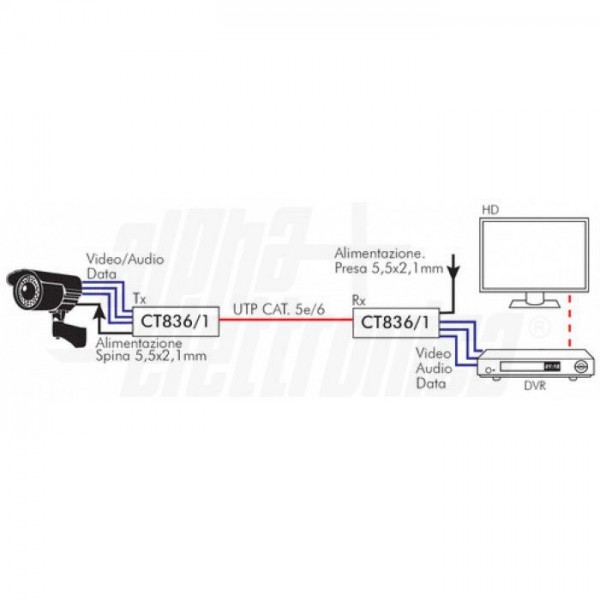

Per la corretta installazione del prodotto, collegare il dispositivo con la spina DC al trasmettitore (lato telecamera) e il dispositivo con la presa DC al ricevitore (DVR).
Caratteristiche elettriche
Adatto per: Telecamere CCTV, Monitor, DVR
Formato Video: PAL, NTSC, SECAM, AHD, HD-CVI, HD-TVI
Distanza trasmissione: vedi tabella
Cavo consigliato: UTP Cat5 o superiore 24-22AWG
Trasmissione alimentazione: max 24Vac/dc
Distanza alimentazione: in base alla caduta sul cavo Cat5
Alimentazione: Non richiesta
Reiezione modo comune/modo differenziale: 60dB typ (15KHz-42MHz)
Impedenza: Coassiale 75ohm, UTP 100ohm
Attenuazione: 1.5 dB typ Max
Connettori
Video: BNC maschio
Power: Spina e Presa 5,5x2,1mm
Data: fili liberi
Cavo Cat5: RJ45
Protezioni
Sovratensione: Stato solido TVS (Transient Voltage Suppressor)
Video Input: 2KV (modo comune)
Video Output: 2KV (modo differenziale)
Caratteristiche meccaniche
Corpo: plastico
Protezione: IP20
Colore: Nero
Dimensioni(LxWxH): 65x36x25mm
Temperatura di lavoro: -10º ~ 40ºC
Attenzione:
Non utilizzare in ambienti esterni.
