Caratteristiche generali
Dimmer monocolore per nastri led e sorgenti led resistive a tensione costante 12V oppure 24V. Il controllo dell’intensità luminosa viene eseguito tramite pulsante generico opportunamente installato ai morsetti PP. Pulsante non fornito.
Il dispositivo mantiene memoria dell'ultimo modo di funzionamento impostato anche dopo aver spento e riacceso l'alimentazione.

Caratteristiche elettriche
Tipo regolazione: Tensione Costante (CV)
N. Canali: 3 (Funzionamento sincrono)
Tensione di alimentazione: 12-24Vdc
Corrente assorbita max: 9A
Potenza assorbita a vuoto: 0,3W
Tensione di uscita: come ingresso
Corrente di uscita: 9A totali
Potenza nominale:
12Vx9A = 108W
24Vx9A = 216W
Metodo di connessione: anodo comune
Frequenza PWM: 200Hz

Tipologia controllo
Comando: pulsante N.O.

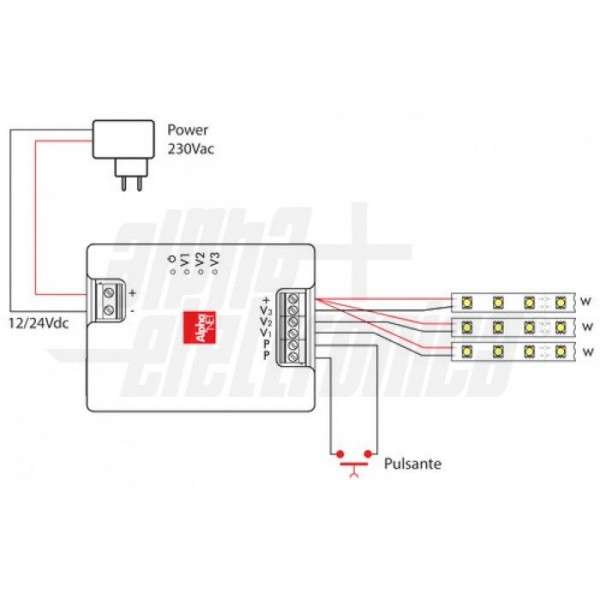

Modalità di controllo pulsante PP
Click veloce: on/off
Pressione a lungo da acceso: aumento/diminuzione intensità.
Pressione a lungo da spento: accensione modalità “luce di cortesia” (10%). Attenzione questa intensità non è modificabile.
Luminosità minima: 10%

Protezioni
Sovratemperatura,
inversione di polarità
sovraccarico
Cortocircuito in uscita
Sovra-alimentazione
Sotto-alimentazione

Caratteristiche meccaniche

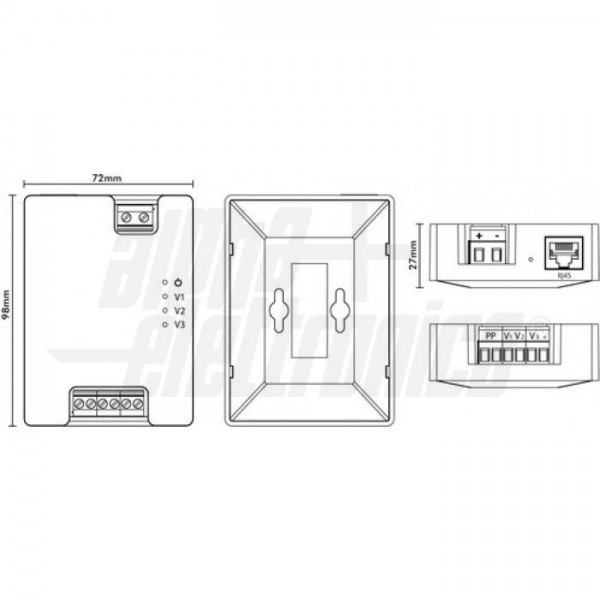

Dimensioni LxWxH: 72x98x27mm

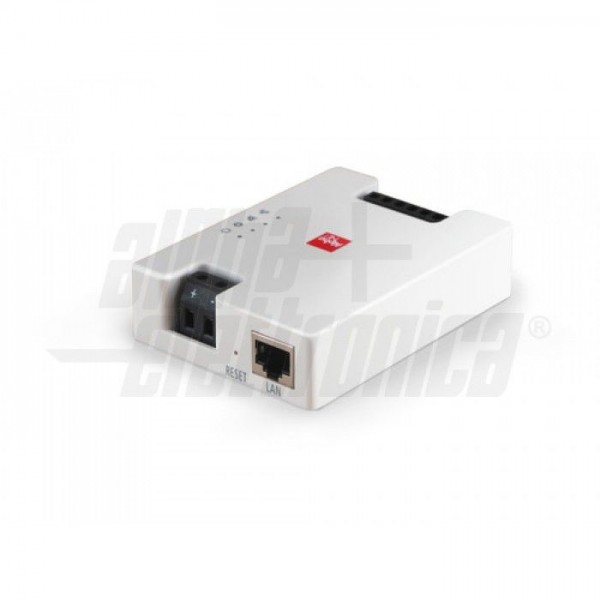

Connettore RJ45 non connesso
Grado di Protezione: IP20
Temperatura di lavoro: -10°C - +40°C

Note
L’installazione deve essere eseguita solamente da personale qualificato.
Il prodotto deve essere installato all’interno di un quadro elettrico.

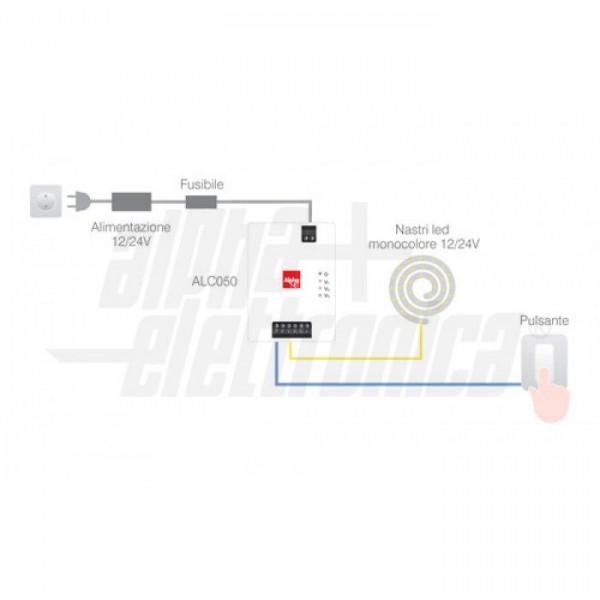

Installare un fusibile adeguato in ingresso al dispositivo.
L’alimentatore dovrà essere scelto in funzione del carico led collegato per tensione e corrente.
Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico da alimentare (almeno 30%).
