Caratteristiche

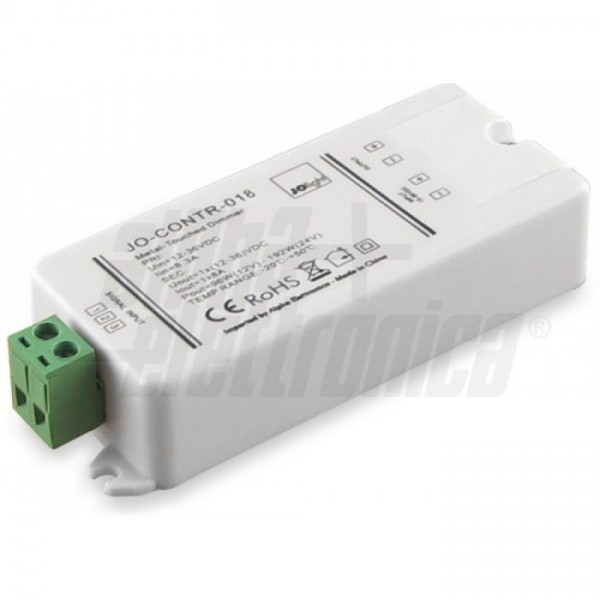

Interruttore dimmerabile con controllo 1-10V attraverso il quale è possibile controllare l'accensione automatica e la regolazione di intensità di nastri led, lampade e faretti funzionanti a tensione costante (12, 24 oppure 36Vdc).
Funzionamento:

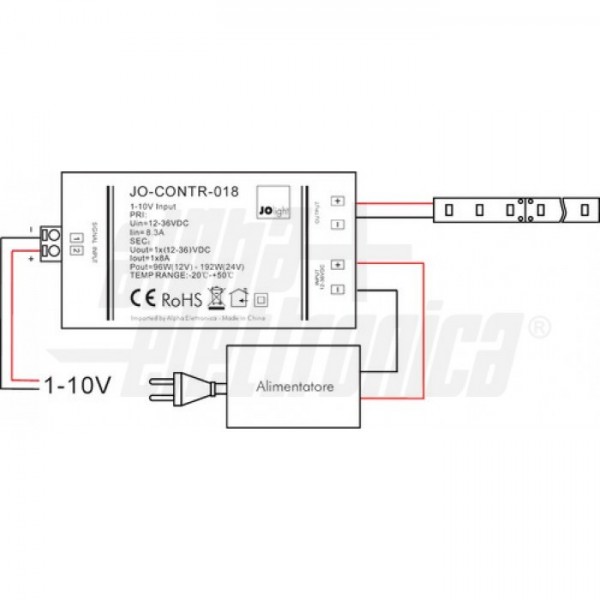

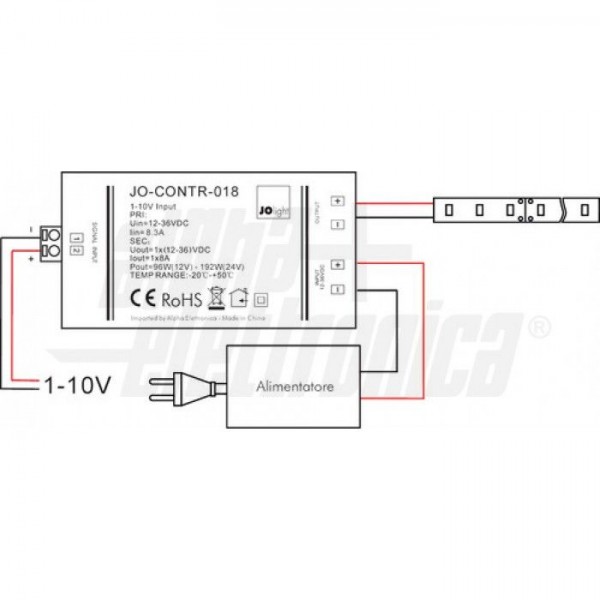

E' possibile controllare l'accensione on-off grazie all'ingresso 1-10V.
- contatto chiuso --> uscita spenta
- contatto aperto --> uscita accesa (intensità 100%)
E' possibile regolare l'intensità dell'uscita in modo graduale fornendo all'ingresso 1-10V una tensione da 0 a 10V oppure tramite potenziometro con valore di 470kOhm. L'ingresso è dotato di resistenza di pull-up pari a 30 kOhm.
- input 0-1V --> uscita spenta
- input 1-10V --> uscita regolata in modo proporzionale
- input 10V --> uscita accesa (intensità 100%)

Attenzione: non superare la tensione di 10V in ingresso.

Dati Tecnici
Tipo regolazione: Tensione Costante (CV)
Tensione d’Ingresso: 12/24/36Vdc
Uscita: 1 canale dimmerabile - Tensione come ingresso
Tipo uscita: morsetti
Corrente: 8A
Potenza:
12V x 8A = 96W
24V x 8A = 192W
Metodo di controllo: 1-10V
Temp. di Funzionamento: -10°C a 40°C
Grado di protezione: IP20

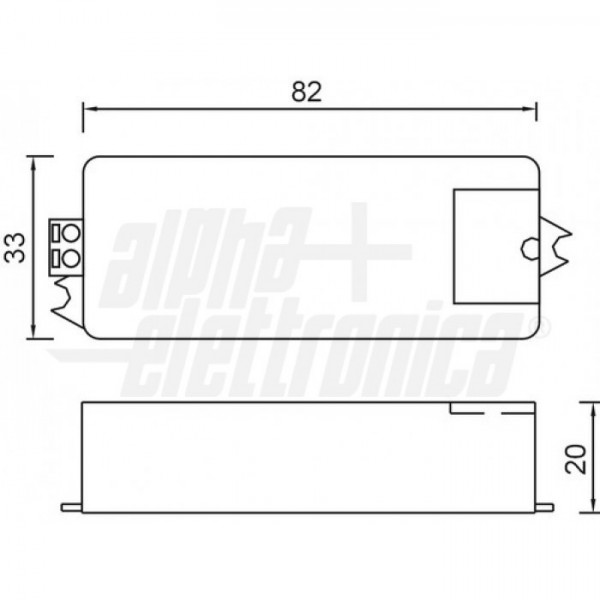

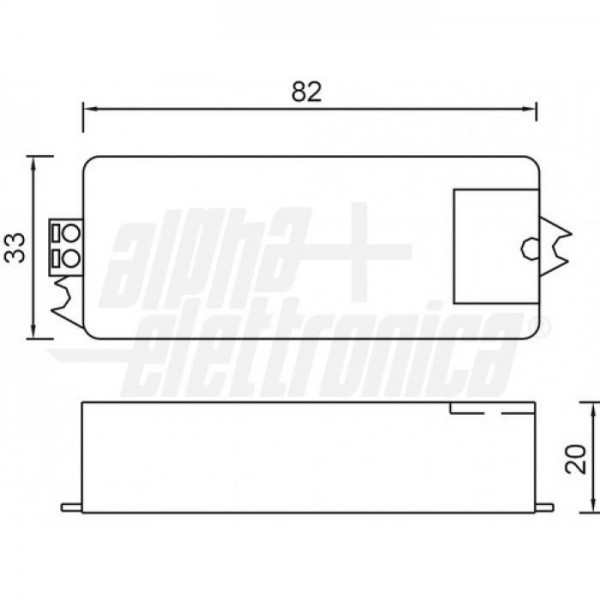

Dimensioni LxWxH: 82x33x20mm

Note
- L'alimentatore dovrà essere scelto in funzione del tipo di carico led utilizzato per tensione e corrente.
- Utilizzare un alimentatore con potenza nominale maggiore rispetto al carico led da alimentare (almeno 30%).
