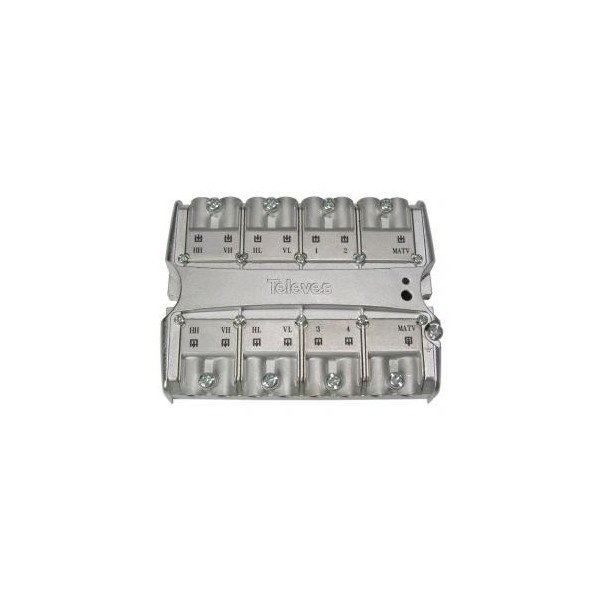

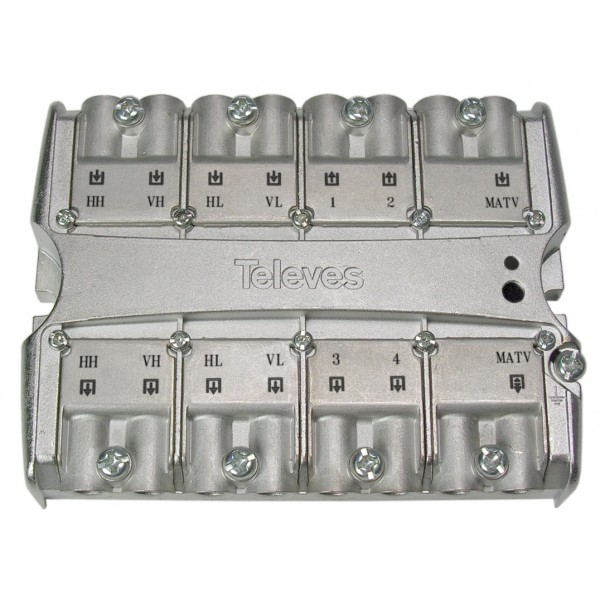

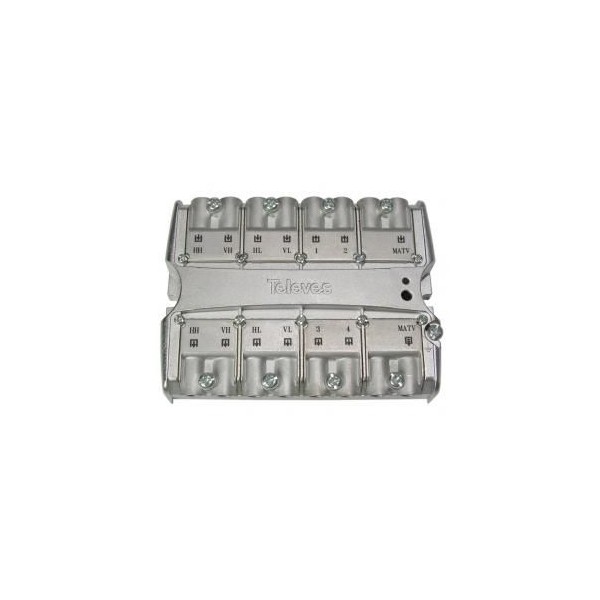

MULTISWITCH 5X5X4 EASYF TERM./CASCATA

Codice Articolo: TV719001

1 PZ DISPONIBILE

Listino:

SCONTO 0%

Prezzo: 117,60 € tasse incl.

Quantità (PZ):

Mswitch 5x5x4 EasySwitch

Sistema configurabile di multicommutazione estremamente flessibile, unico nel suo genere. Con un solo prodotto si può creare una distribuzione complessa sia in numero di piani che di utenze.
I valori di perdite di derivazione si selezionano mediante commutatori dip (Dual In-line Package).

Un unico articolo configurabile.
Chassis EasyF con nuovo attacco con migliore schermatura e più facile da installare.
Alimentazione flessibile: da ricevitore o dalla propria sorgente esterna.
Miscelazione MATV.
Capacità di commutazione delle 4 polarità e uscita per 4 utenti.
Amplificatore SAT + MATV con regolazione automatica del livello.
Sistema compatibile con ogni altra gamma di multiswitches consentendo il passaggio di alimentazione su tutti gli ingressi SAT.
Installazione in cascata o a stella.
Fino a 10 multiswitches in cascata.
Canale di ritorno passivo 5 - 65MHz che lo rende compatibile con reti dati (coaxdata art. 7689) e con ripetitori di segnale IR (coax IR art. 7606 e art. 7606).
Modo ECO di risparmio energetico: sistema automatico che disabilita l’alimentazione del LNB e degli ingressi attivi IF, se non si rilevano utenti attivi.

Articolo		719001	719101
IF
Intervallo di frequenze	MHz	950...2150
Guadagno	dB	1	20...28
Intervallo di regolazione automatica		-	20
Perdite di ritorno		10
Tensione commutazione	Vdc	12/18	-
Commutazione banda	KHz	0/22	-
Tensione massima di uscita (EN50083)	dBμV	105	112
Attenuazione di passaggio	dB	1,5	-
Attenuazione di derivazione selezionabile Dip		0, 5, 15, 20	-
Separazione tra uscite		30	40
MATV
Intervallo di frequenze	MHz	5...862	8...862
Guadagno	dB	-	10...14
Intervallo di regolazione automatica		-	20
Perdite di ritorno		10
Tensione massima di uscita (DIN45004B)	dBμV	-	112
Tensione massima di uscita (EN50083)	dBμV	-	92
Figura di rumore	dB	-	6
Attenuazione di derivazione		25	-
Regolazione di derivazione		12	-
Attenuazione di passaggio		1,5
Separazione tra uscite		20	-
Canale di ritorno
Intervallo di frequenze	MHz	-	5...65
Attenuazione	dB	-	2
Alimentazione
Tensione di alimentazione	V	12...18 (STB)	12 (Jack)
Consumo per utente	mA	60	-
Consumo potenza massima	W	-	9,6
Consumo potenza modo ECO	W	-	0,8
Passaggio corrente per LNB (max.)	mA	300	500
Passaggio corrente per ingresso MATV (12 Vdc)	mA	40 (STB)	40
Generale
Ingressi (HH, HL, VH, VL, MATV)	nº	5
Uscite (HH, HL, VH, VL, MATV)		5
Uscite utente		4	-
Peso	gr	200
Dimensioni (L x A x P)	mm	95 x 70 x 30
Indice di protezione		IP20
