Caratteristiche
- Convertitore switching DC-DC step down.
- Inseguimento del punto di massima potenza dei pannelli (MPPT).
- Algoritmo di scansione automatica dei punti di massima potenza.
- Adatto per moduli mono, poli cristallini e moduli a film sottile.
- Algoritmo di carica della batteria a 3 stadi
- Disconnessione automatica del carico per undervoltage di batteria.
- Collegamento interno con negativo comune.
- Protocollo di comunicazione Modbus RTU su RS485.
- Predisposto per sensore di temperatura remotabile (non incluso).
- Parametri di ricarica e soglie di tensione regolabili via software.

Dati tecnici
Tensione sistema: 12V (24V)
Potenza installabile: 300Wp (600Wp) Max
Corrente pannello: 20A Max
Corrente di carica: 20A Max
Algoritmo di carica: 3 stadi
Tensione di equalizzazione: 14,58V (29,16V)
Tensione di mantenimento: 13,8V (27,6V)
Corrente max verso il carico: 20A Max
Tensione di disconnessione carico (LVD): 11V (22V)
Tensione di riconnessione carico: 12V (24V)
Rendimento max: 98%
Autoconsumo: 30mA
Temperatura ambiente: -10°C +50°C
Grado di protezione: IP22
Sezione cavi consigliati: 6mm²

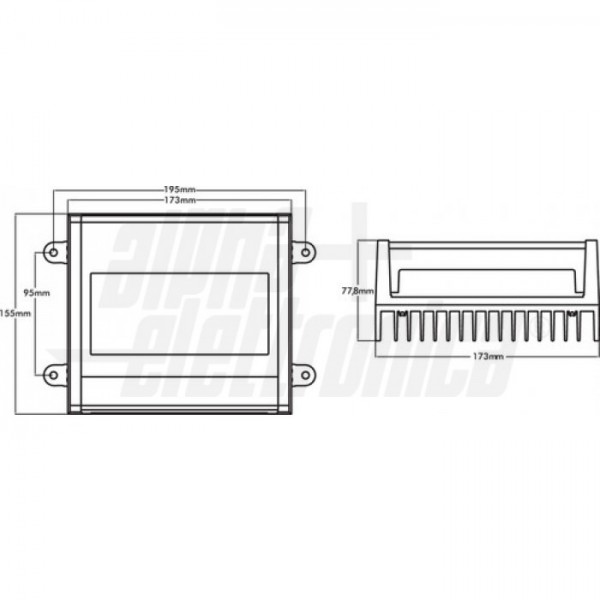

Dimensioni (LxWxH): 173x155x77,8 mm
Peso: 2Kg

Controllo accensione/spegnimento carico
Modalità automatiche (impostabili tramite DIP switch):
- sempre acceso
- accensione per 4 ore dal tramonto
- accensione per 8 ore dal tramonto
- accensione dal tramonto all'alba
Modalità manuale:
- contatto sulla morsettiera "switch"
- tramite display remoto ASR510

Protezioni
- Sovraccarico su connessioni 'pannelli', 'batteria' e 'carico'
- Sovratensione su connessioni 'pannelli', 'batteria' e 'carico'
- Inversione su ingresso 'pannelli'
- Corto circuito su uscita 'carico'
- Sovratemperatura.
- Corrente di inversione notturna.
- Disconessione carico per tensione minima di batteria.

NOTA: L'inversione di polarità di batteria può danneggiare il regolatore.
Danno non coperto da garanzia.

Caratteristiche Generali

Collegamento interno	Negativo comune
Compensazione di temperatura	Si
Comunicazione	Modbus su RS485
Corrente di ricarica max	20 A
Display Interno	Indicatori Led
Tensione batteria min	8 Vdc
Potenza massima pannelli (batt. 12V)	240 W
Potenza massima pannelli (batt. 24V)	480 W
Tensione massima pannelli	60 Vdc
Tensione batteria max	29 Vdc
Parametri configurabili	Corrente di carica max, Tensione di carica in tampone, Tensione di equalizzazione di carica, Tensione di riaggancio carico, Tensione di sgancio carico
Tensione di Sistema Nominale	12V, 24V
Marca	Alpha Elettronica

---

Caratteristiche Meccaniche

Grado di protezione	IP20
Materiale contenitore	Metallico
